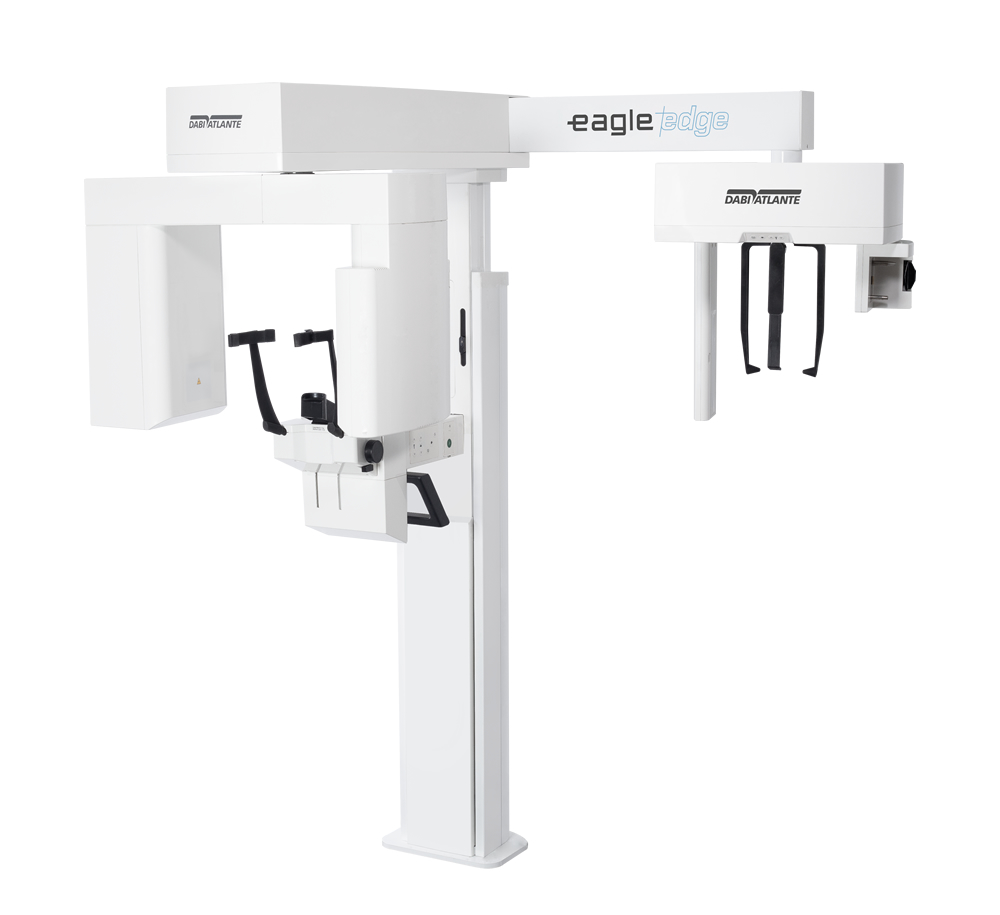

Eagle X 3D PAN/TELE
O Eagle X 3D PAN/TELE é um equipamento 3 em 1 - panorâmico, cefalométrico e tomógrafo (3D). O Módulo 3D oferece a exclusiva tecnologia VBeam com até 8 volumes de campo de visão (FOV) desde 5x5 até 23x16.
A exclusiva tecnologia VBeam - Variable Cone Beam - desenvolvida pela Dabi Atlante, garante alta definição em imagens com FOV de 5x5, 6x8 e 8x8, bem como permite a captura de imagens de maiores dimensões (até 23x16).
São 3 versões comercializadas do Eagle X 3D PAN/TELe: com 3 tamanhos de FOV (5x5-6x8-8x8), 4 tamanhos (5x5-6x8-8x8-8x12) ou 8 tamanhos (5x5-6x8-8x8-8x12-8x16-13x16-18x16-23x16). É possível upgrade também entre as versões.
O novo alogoritmo de processamento de imagens do Eagle X ampliou a qualidade das imagens obtidas nos exames panorâmicos e teleradiografias promovendo a maior extração da imagem no pré-processamento. Com o Eagle X, além do aumento na qualidade das imagens tomográficas, os tempos de reconstrução foram reduzidos em mais de 50%.
A linha Eagle X oferece alta qualidade de imagem, facilidade de operação, fácil posicionamento do paciente e reúne o melhor da tecnologia mundial em todas as funções. O gerador de raios X de alta frequência reduz a exposição desnecessária do paciente. O sistema microprocessado de alta velocidade e a mecânica precisa permitem a perfeita execução e repetibilidade em imagens 2D e 3D.
Tecnologia Eagle X
Eagle V-Beam
Variable Cone Beam, exclusiva tecnologia desenvolvida pela Dabi Atlante, garante alta definição em imagens com FOV de 5x5, 6x8 e 8x8, bem como permite a captura de imagens de maiores dimensões (até 23x16).
8 Volumes tomográficos
5x5 - 6x8 –8x8 - 8x12 - 8x16 – 13x16 - 18x16 - 23x16.
80µm resolução
O Eagle X 3D possui diferentes resoluções com voxel Isotrópico entre 80 e 500µm.
Processamento Automático
Independentemente do perfil escolhido, as imagens são automaticamente processadas e exibidas dentro dos parâmetros de sharpen, brilho e contraste previamente determinado, dando agilidade ao fluxo de trabalho e padronização dos exames.
Fácil posicionamento do paciente (face to face)
A regulagem de altura de 1,20m a 2m. Posicionamento lateral do paciente, permitindo que o operador fique a frente (face-to-face) para posicioná-lo com facilidade e corretamente, garantindo melhores resultados nos exames; o mordedor com giro travado, o apoio de mento, os apoios de têmpora e os três feixes de laser, garantem o posicionamento preciso do paciente.
On Demand
Um dos mais conceituados softwares para laudos de exames tomográficos do mundo. Interface amigável, disponibilidade de recursos/funções, velocidade de processamento, segurança e total visualização/gerenciamento das imagens geradas.
Servidor DICOM
A ferramenta DICOM Send do software Eagle permite o envio instantâneo das imagens geradas pelo Eagle para sistemas de armazenamento e compartilhamento de imagens em locais fisicamente distintos. Recurso extremamente útil para rede de clínicas que desejam centralizar os laudos.
Correção de Metal
Processamento automático da redução de metal, Eagle X apresenta novos níveis de processamento que podem ser escolhidos para corrigir deformações de guta percha; implantes e/ou próteses ou amplas restaurações metálicas.
Patient Motion Correction
Fruto de um grande aperfeiçoamento, Eagle X apresenta seu novo algoritmo de processamento de imagem que corrige automaticamente micromovimentações que o paciente pode fazer durante a realização do exame. Ideal para exames em pacientes idosos.
| Tensão de alimentação | 110/127/220 ou 240V |
|---|---|
| Consumo de potência | 1,25 KVA |
| Freqüência de operação | 50 ou 60 kHz |
| Tipo de gerador | Alta Freqüência |
| Ponto focal | 0,5mm |
| Tensão do tubo | 60-85kV |
| Corrente do tubo | 4-8mA |
| Detector de imagem | CCD/CMOS |
| Tamanho do pixel | 108 µm (Pan e Tele)/ 100 µm (3D) |
| Display | Touchscreen |
| Perfil panorâmico | Sim |
| Perfil cefalométrico | Sim |
| Perfil tomográfico (3D) | Sim |
| Quantidade de sensores | 1 sensor (2D) e 1 sensor (3D) |
| Base | Opcional |
| Acessível para cadeirante | Sim |
| INFORMAÇÕES RADIOLÓGICAS - PANORÂMICA | |
| Exposição (tempo/corrente): | |
| Panorâmica padrão | 14s - 8mA |
| Ortogonalidade Aprimorada | 14s - 8mA |
| Panorâmica baixa dose | 13s - 6,3mA |
| Panorâmica criança | 11,5s - 6,3 mA |
| Bitewing | 7,6s - 8mA |
| Bitewing ortogonalidade aprimorada | 7,6s - 8mA |
| Seios maxilares | 8s - 8mA |
| ATM | 10s - 8mA |
| Ampliação média | 1:1,16 |
| INFORMAÇÕES RADIOLÓGICAS - CEFALOMÉTRICA | |
| Exposição (tempo/corrente): | |
| Cefalometria analógica | 0,1 a 3s - 8mA |
| Cefalometria digital completa | 10 ou 16s - 8mA |
| Cefalometria digital baixa dose | 6,6 ou 11s - 8mA |
| Ampliação média | 1:1,11 |
| INFORMAÇÕES RADIOLÓGICAS - TOMOGRAFIA | |
| FOV | Configuração 1 - 5x5|6x8|8x8| Configuração 2 - 5x5|6x8|8x8|8x12| Configuração 3 - 5x5|6x8|8x8|8x12|8x16|13x16|18x16|23x16 |
| Voxel | 80 – 500 µm |
| ESPECIFICAÇÕES DO COMPUTADOR | |
| Operating System | Windows 7 Professional - 64Bits Windows 8 Professional - 64Bits Windows 8.1 Professional - 64Bits Windows 10 Professional - 64Bits |
| CPU | Intel Core i7 4.0 GHz or higher |
| RAM | 16GB DDR2 SDRAM |
| HDD | 1TB or higher |
| PCI | PCI Express (PCIe) slot |
| NIC | Gigabit Ethernet dedicated |
| Video | NVIDIA GEFORCE GTX 1060 6GB or higher |
| USB Connector | 3x USB 2.0 |
| Monitor | 1920 x 1080 - Full HD |
| Power Suply | 400W RMS with supplementary power connectors PCI Express compatible with video board |
| DIMENSIONAL MÍNIMO DO LOCAL | |
| Largura | 1,8m |
| Longitude | 1,9m (sem braço cefalométrco) 2,5m (com braço cefalométrco) |
| Altura | 2,5m |
Exames Panorâmico
Perfil Panorâmico Padrão
Esta exposição tem magnificação vertical constante na região da arcada dentária, ótima largura de plano de corte e prioriza homogeneidade de exposição durante toda imagem
ATM
Esta exposição dupla mostra a região dos côndilos com a boca aberta e fechada na mesma imagem.
Seios Maxilares
Esta exposição foca a região dos seios maxilares.
Ortogonalidade Aprimorada
Esta exposição contém o perfil panorâmico padrão com ortogonalidade melhorada dos feixes com relação aos ângulos propiciando menor remontagem dos dentes na exposição.
Baixa Dose
Esta exposição corresponde ao perfil panorâmico padrão executado de forma mais rápida e com menor corrente anódica (mA). A qualidade da imagem para diagnóstico é adequada embora a dose seja menor que a panorâmico padrão, com boa qualidade para diagnóstico.
Panorâmica Infantil
Esta exposição contém o perfil 15% menor que o perfil panorâmico padrão.
Bitewing
Esta exposição tem um perfil de imagem tipo bitewing da área de pré-molares e molares, incluindo as parte de maxila, mandíbula e ramos.
Bitewing Ortogonalidade Aprimorada
Esta exposição contém o perfil bitewing com ortogonalidade melhorada dos feixes com relação aos ângulos propiciando menor remontage dos dentes na exposição.Exames Cefalométrico
Perfil Cefalométrico Digital

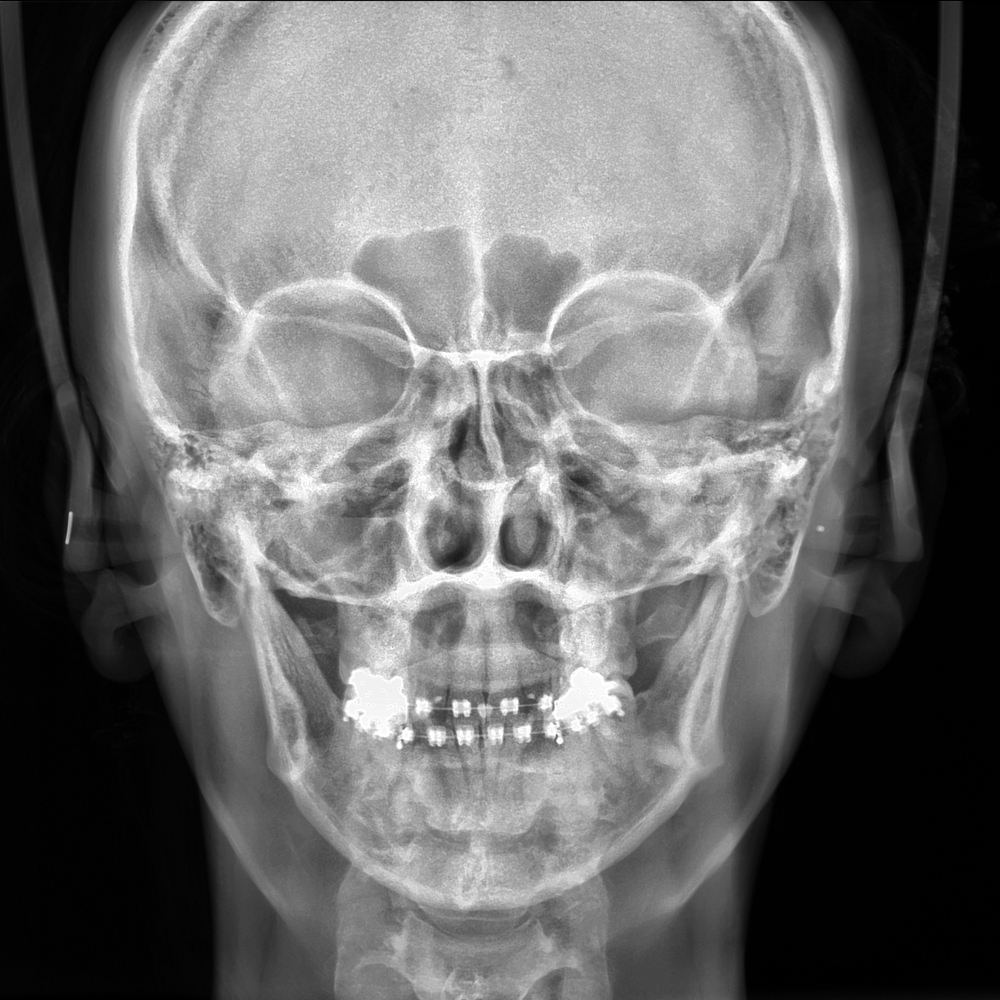

Com este perfil é possível se obter as seguintes imagens digitais:PA; Posterior-Anterior
AP; Anterior-Posterior
45 Graus

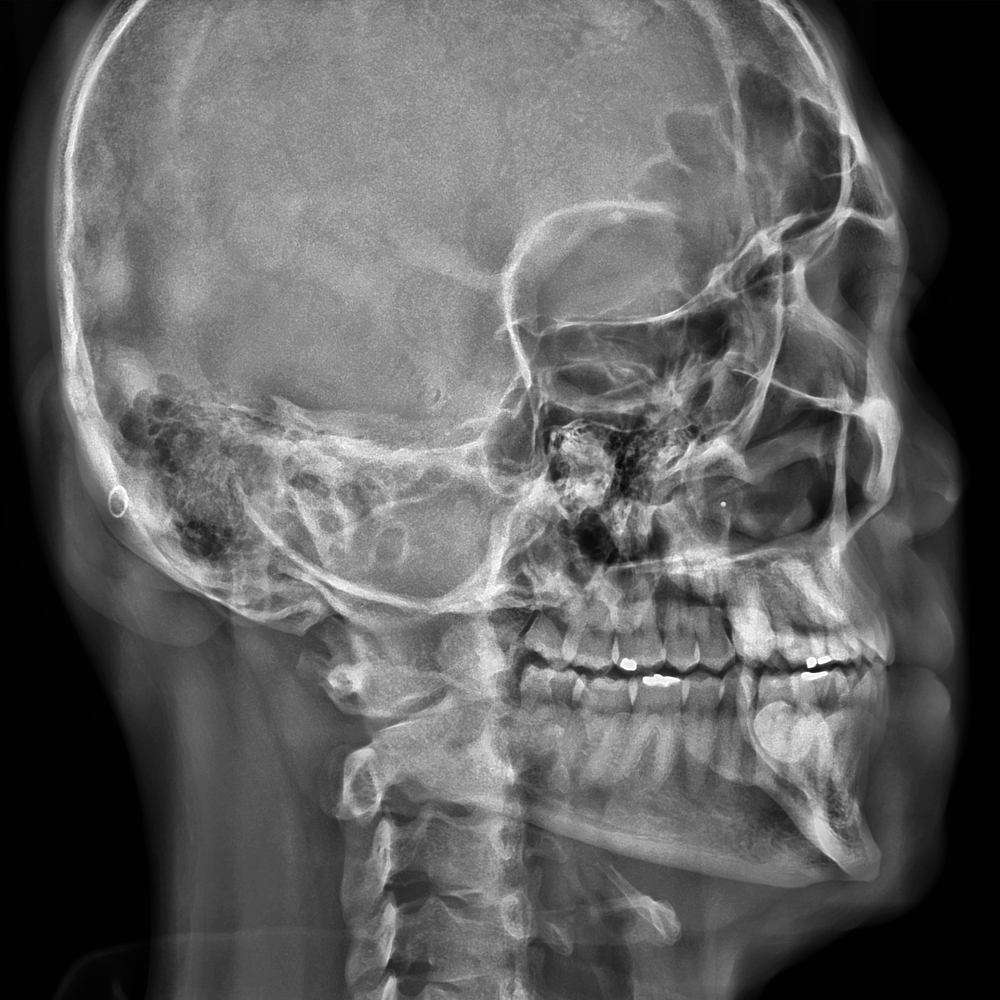

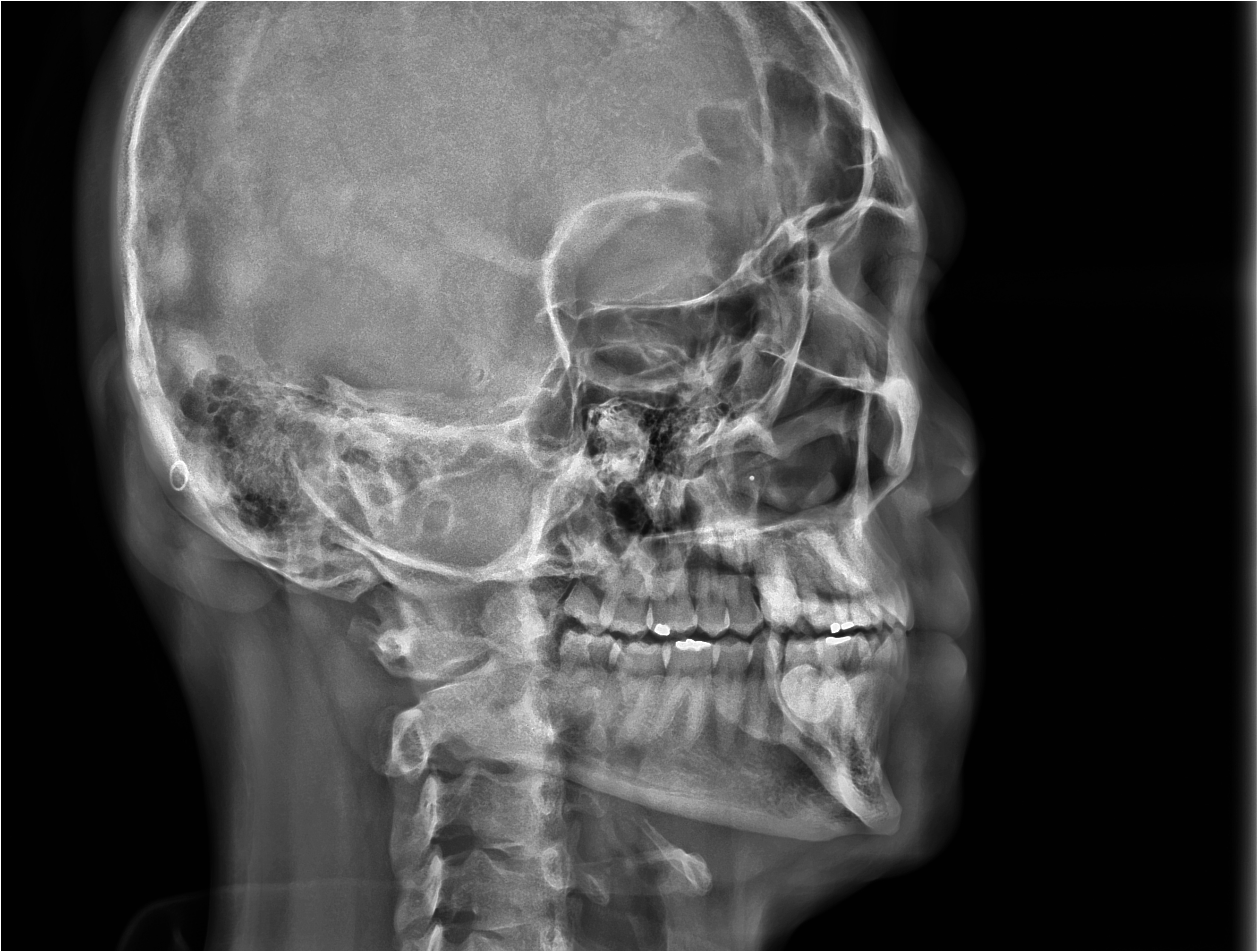

Lateral
Carpal
PA de Waters
Axial Basal - Hirtz.
Perfil Cefalométrico Digital Baixa Dose*
Com este perfil é possível se obter as seguintes imagens digitais:Com este perfil é possível ralizar um tele lateral com uma área de exposição menor e com isso uma dose menor para o paciente.
*Somente disponível na versão digital
Exames
5x5 ENDO
FOV pequeno otimizado para diagnóstico local como planejamento de implante único, extração do 3º molar e procedimentos endodônticos.Mantém a dose de exposição do paciente em um nível sensivelmente reduzido.
8x16 - EXTENDED JAW
Permite a visualização da mandíbula, maxila, vias aéreas, seios da face e ambas as ATMs na mesma imagem.
6x8 UPPER/LOWER JAW
Permite a visualização da maxila, mandíbula ou ATMs (2 tomadas).
13x16* - SKULL
Ideal para ortodontia, permite o diagnóstico de toda a região maxilofacial.
8x8 - FULL JAW
Abrange toda a arcada, incluindo mandíbula e maxila em uma única tomada.
18x16* - SKULL
Ideal para ortodontia, permite o diagnóstico de toda a região maxilofacial.
8x12 - FULL JAW
Abrange toda a arcada, incluindo mandíbula, maxila e ramos.
23x16* - SKULL
Ideal para ortodontia, permite o diagnóstico de toda a região maxilofacial.Manuais
Manual de Orientação para Pré-instalação
Preparamos este manual com muito cuidado para que nossos clientes preparem adequadamente o local onde será instalado o equipamento Eagle. Dúvidas adicionais podem ser elucidadas com nossa equipe técnica.
